بورینگ های مجهز به چند اینسرت

جهت ماشینکاری بوش های با قطر بزرگتر و بویژه بوش های موتورهای دیزلی از نگهدارنده های اینسرت که قابلیت سوار کردن چندین اینسرت برروی آن وجود دارد استفاده می شود این امر موجب افزایش دقت ماشینکاری می شود و بار برداری به مقدار بیشتر امکان پذیر و امکان افزایش سرعت پیشروی (feed rate) نیز تا حد بسیار بالا فراهم می شود اما هزینه ی تعمیر و نگهداری بیشتری داشته و با کوچکترین خارج از مرکز بودن باعث ایجاد ارتعاش حین ماشینکاری می شود

بورینگ های با بیش از دو اینسرت دارای مکانیزم تنظیم اینسرت پیچیده تری هستند و احتمال سایش نامتقارن اینسرت ها در این نوع بورینگ ها بیشتر می باشد بنابراین توصیه می شود اپراتورهای با مهارت بالاتر برای فرآیند  های Finishing  با این ماشین های بورینگ استفاده شوند تا به موقع اینسرت ها را تعویض نموده و مشکلات احتمالی حین عملکرد ماشین را نیز شناسایی نمایند.

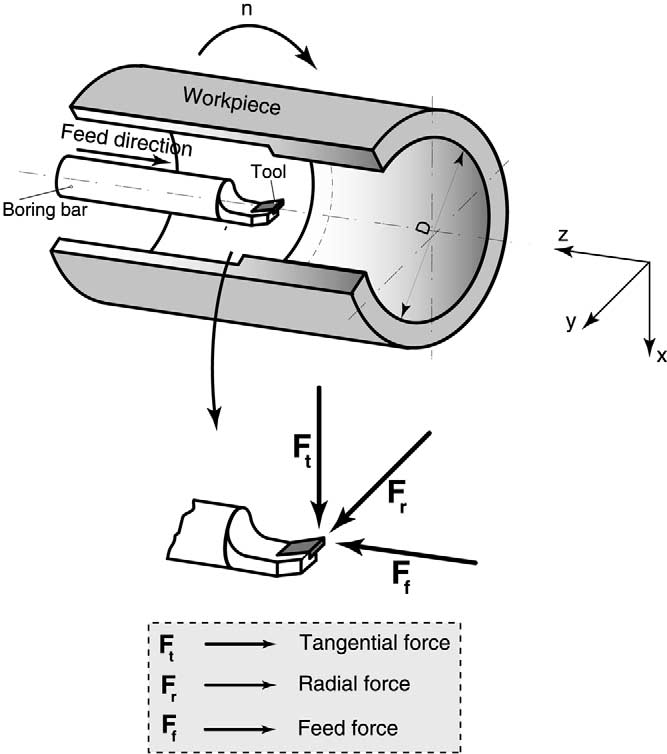

در شکل زیر نحوه ی توزیع نیرو در یک بورینگ با دو اینسرت نشان داده شده است همانگونه که مشاهده می شود اینسرت ها بصورت متقارن بر روی نگهدارنده سوار شده اند و نیروهای مشابه به بدنه ی بوش سیلندر وارد می کنند.

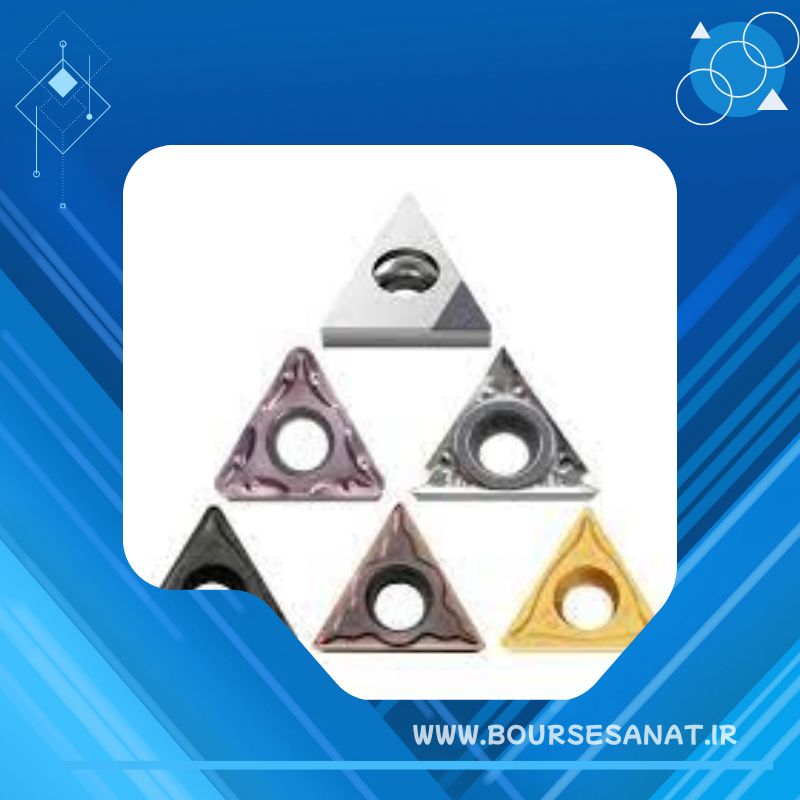

تامین انواع بورینگ، اینسرت، نگهدارنده از طریق وبسایت بورس صنعت

.
